5 技术要求
5.1烧结网的结构参数

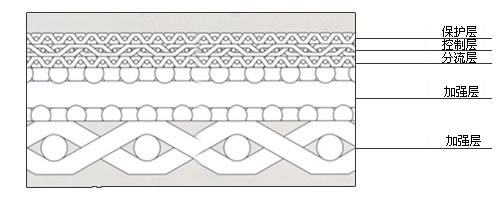

5.1.1 标准五层烧结网结构图1，结构参数见表2。
5.1.2 六层烧结网结构参数见表3。
5.1.3 冲孔板复合网结构参数见表4。
5.1.4流化板结构参数见表5
5.1.3 特殊烧结网厚度不同，配网结构不同。
图1
表2 标准五层烧结网结构参数
|
型号 |
名义精度(μm) |
绝对精度(μm) |
加强层 |
加强层 |
分流层 |
控制层 |
保护层 |
厚度(mm) | |
|
基本值 |
偏差 | ||||||||
|
1.7SWB1 |
1 |
6-7 |
12×64/0.63×0.42. |
64×12/0.63×0.42 |
0.15/0.1 |
------------- |
0.15/0.1 |
1.7 |
±0.05 |
|
1.7SWB2 |
2 |
8-9 |
------------- | ||||||
|
1.7SWB5 |
5 |
11-13 |
------------- | ||||||
|
1.7SWB10 |
10 |
16-18 |
------------- | ||||||
|
1.7SWB15 |
15 |
24-26 |
------------- | ||||||
|
1.7SWB20 |
20 |
28-32 |
------------- | ||||||
|
1.7SWB25 |
25 |
34-36 |
------------- | ||||||
|
1.7SWB30 |
30 |
40-45 |
------------- | ||||||
|
1.7SWB40 |
40 |
50-55 |
------------- | ||||||
|
1.7SWB50 |
50 |
71-80 |
------------- | ||||||
|
1.7SWB70 |
70 |
86-95 |
------------- | ||||||
|
1.7SWB100 |
100 |
110-120 |
------------- | ||||||
表3 六层烧结网结构参数
表4 冲孔板复合网结构参数
|
型号 |
过滤精度（μm) |
加强层 |
分流层 |
分流层 |
控制层 |
保护层 | |
|
XSW/C25 |
25 |
冲孔板 |
20目 |
100目 |
500目 |
100目 | |
|
XSW/C34 |
34 |
400目 | |||||
|
XSW/C43 |
43 |
80目 |
350目 | ||||
|
XSW/C44 |
44 |
325目 | |||||
|
XSW/C62 |
62 |
250目 | |||||
|
XSW/C77 |
77 |
200目 | |||||
|
XSW/C109 |
109 |
150目 | |||||
|
XSW/C152 |
152 |
|
20目 |
100目 |
| ||
|
XSW/C240 |
240 |
80目 | |||||
|
XSW/C250 |
250 |
60目 | |||||
|
XSW/C410 |
410 |
40目 | |||||
|
XSW/C560 |
560 |
30目 | |||||
|
XSW/C870 |
870 |
20目 | |||||
|
注：1、X(厚度)--根据冲孔板的厚度而定； 2、冲孔板复合烧结网的控制层优选方孔网。 | |||||||
表5 流化板结构参数
注：所有系列烧结网绝对精度参照表2
